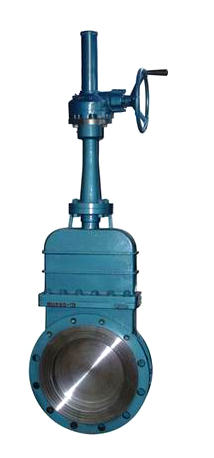

傘齒輪暗桿式刀型閘閥產品概述:
該產品為傘齒輪驅動，操作輕松靈活，常用于較大口徑或較高壓力場合人工手動操作。刀型閘閥適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、屠宰廠廢水等介質 出口、水果、谷物、屠宰廠廢水等介質。
傘齒輪暗桿式刀型閘閥主要特點及用途：
1．結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2．密封采用不銹鋼和硬質合金，使用壽命長。
3．采用柔性石墨填料板、密封可靠、操作輕便靈活。
4．驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5．廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
傘齒輪暗桿式刀型閘閥使用范圍
|
公稱壓力（MPa) |
殼體試驗（MPa) |
密封試驗（MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
傘齒輪暗桿式刀型閘閥主要零部件材質
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |

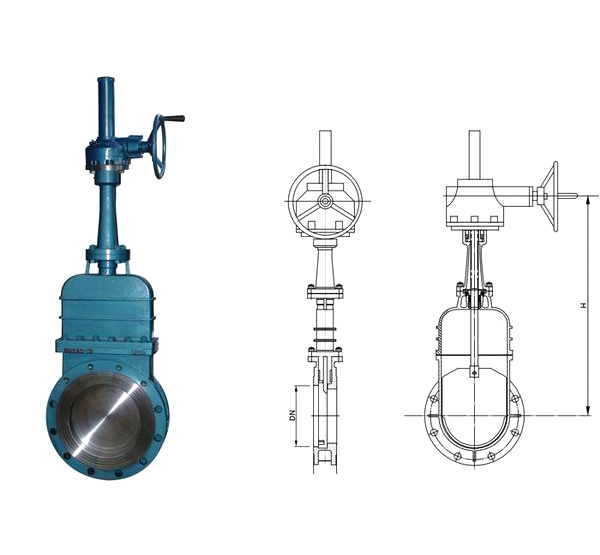

傘齒輪暗桿式刀型閘閥主要外形及連接尺寸(mm)
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
285
4-M16
180
8
65
46
180
145
120
298
4-M16
180
10
80
46
195
160
135
315
4-M16
220
12
100
52
215
180
155
365
8-M16
220
14
125
56
245
210
185
400
8-M16
230
22
150
56
280
240
210
475
8-M20
280
29
200
60
335
295
265
540
8-M20
360
38
250
68
390
350
320
630
12-M20
360
66
300
78
440
400
368
780
12-M20
400
100
350
78
500
460
428
885
16-M20
400
119
400
102
565
515
482
990
16-M22
400
195
450
114
615
565
532
1100
20-M22
530
285
500
127
670
620
585
1200
20-M22
530
389
600
154
780
725
685
1450
20-M27
600
529
700
165
895
840
800
1700
24-M27
600
790
800
190
1010
950
898
2000
24-M30
680
850
900
203
1110
1050
1005
2300
28-M30
680
900
1000
216
1220
1160
1115
2500
28-M30
700
1050
1200
254
1450
1380
1325
2800
32-M36
800
1300
1.6
50
43
160
125
99
285
4-M16
180
8.5
65
46
185
145
120
295
4-M16
180
10.7
80
46
200
160
135
315
8-M16
220
13
100
52
220
180
155
365
8-M16
220
15
125
56
250
210
185
400
8-M16
230
23.5
150
56
285
240
210
475
8-M20
280
31
200
60
340
295
265
540
12-M20
360
40.7
250
68
405
355
310
630
12-M22
360
70
300
78
460
410
375
780
12-M22
400
107
350
78
520
470
435
885
16-M22
400
129
400
102
580
525
485
990
16-M27
400
215
450
114
640
585
545
1100
20-M27
530
305
500
127
715
650
609
1200
20-M30
530
410
600
154
840
770
720
1450
20-M36
600
550
700
165
910
840
788
1700
24-M36
600
820
800
190
1025
950
898
2000
24-M36
680
950
900
203
1125
1050
998
2300
28-M36
680
1020
1000
216
1255
1170
1110
2500
28-M42
700
1120
1200
254
1485
1390
1325
2800
32-M48
800
1480
