1、產品概述

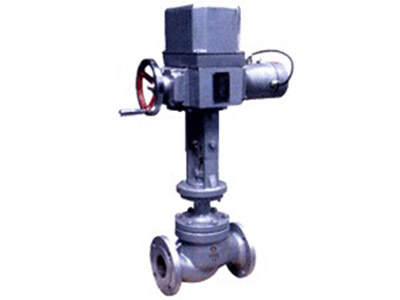

ZAZJP/ZAZJPC型電動精小型單座調節
閥由精小型單座調節閥和HFZ電動執行機構組成。以220V AC電源為動力，
接受0-10mA.DC或4-20mA.DC標準信號,驅動調節閥開度與此操作信號相對
應，達到調節介質壓力、流量、溫度等目的。富日牌ZAZJP、ZAZJPC型電動
精小型單座調節閥的閥體為低阻流直通單座無下蓋、
上導向結構。具有流量大、泄漏量小的特點，富日牌ZAZJP、ZAZJPC型調節閥
相當于國外CV3000系列調節閥。廣泛用于化工、石油、輕工、電站、冶金等
要求流量大、泄漏量小的工業自控系統中。其調節切斷型產品為ZAZJP3和ZAZJP3C，
閥芯閥座堆焊司太來硬質合金，泄漏量更小，為10-5×閥額定容量。
2、技術參數和性能指標
（1）、主要技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
||||||||||||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|||||||||||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||||||||||||
|
公稱壓力MPa |
1.6; 4.0; 6.4 |
|||||||||||||||||||||||||
|
執行機構 |
ZAZJP（Ⅱ型） |
HFZ-210 |
HFZ-220 |
HFZ-330 |
HFZ-440 |
HFZ-450 |
||||||||||||||||||||
|
ZAZJPC（Ⅲ型） |
HFZ-2100 |
HFZ-2200 |
HFZ-3300 |
HFZ-4400 |
HFZ-4500 |
|||||||||||||||||||||
|
出軸推力N |
1000 |
4000 |
6400 |
6400 |
||||||||||||||||||||||
|
工作行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||||||
|
輸入信號范圍 |
Ⅱ型:0~10mA.DC Ⅲ型:4~20mA.DC |
|||||||||||||||||||||||||
|
直線; 等百分比 |
||||||||||||||||||||||||||
|
介質溫度℃ |
-40~+250(常溫型); -40~+450(中溫型) |
|||||||||||||||||||||||||
|
上閥蓋型式 |
普通式(常溫型); 熱片式(中溫型) |
|||||||||||||||||||||||||
|
許用壓差MPa |
=PN |
4.3 |
2.4 |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.4 |
0.3 |
0.16 |
|||||||||||||
|
可調比 |
R=50:1 |
|||||||||||||||||||||||||
|
法蘭標準 |
JB79-59 |
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)、性能指標
|
項 目 |
指 標 值 |
項 目 |
指 標 值 |
|
|
基本誤差% |
≤±2.5 |
始終點偏差% |
±2.5 |
|
|
回 差% |
≤2.5 |
額定行程偏差% |
＋2.5 |
|
|
死 區% |
≤2.5 |
允許泄漏量 |
ZAZJP |
10-4×閥額定容量 |
|
純 滯 后 |
≤1S |
ZAZJP3 |
10-5×閥額定容量 |
|
3、外形尺寸（mm）
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4、主要零件材質及可用溫度范圍
|
閥體 上閥蓋 |
ZG270-500 |
-40~+450℃ |
名稱 |
型號 |
主要技術參數 |
|
|
ZG1Cr18Ni9Ti |
-250~+550℃ |
伺服放大器 |
FC-01 |
Ⅱ型：0~10mA.DC |
||
|
閥芯、閥座 |
1Cr18Ni9 0Cr18Ni2Mo2 |
FC-02 |
Ⅲ型：4~20mA.DC |
|||
|
閥桿 |
1Cr18Ni9Ti |
電動操作器 |
配Ⅱ型電動執行機構 |
DFD-09 |
信號：0~10mA |
|
|
填料 |
V型聚四氟乙烯 |
-40~+200℃ |
DFD-07 |
信號：0~10mA有中途限位 |
||
|
柔性石墨 |
-200~+600℃ |
配Ⅲ型電動執行機構 |
DFD-1000 |
信號：4~20mA |
||
|
DFD-2000 |
信號：4~20mA有中途限位 |
|||||
