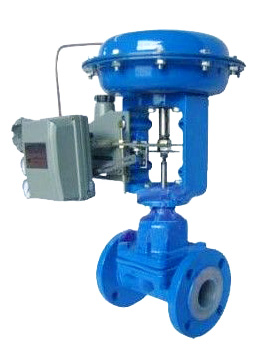

ZMAT氣動薄膜隔膜調節閥介紹
多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥,閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏,在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
ZMAT氣動薄膜隔膜調節閥技術性能指標
ZMAT氣動薄膜隔膜調節閥主要技術參數
|
ZMAT氣動薄膜隔膜調節閥性能
項目 |
技術指標 |
|
不帶定位器 |
帶定位器 |
|
基本誤差% |
±10 |
±1.5 |
回差% |
8 |
1.5 |
死區% |
6 |
0.6 |
允許泄漏量 |
襯里材料為聚三氟乙烯隔膜材料 |
10-4×閥額定容量 |
無襯里材料為,隔膜材料為:氯 |
5×10-6×閥額定容量 |
|
可配附件 |
電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等 |
|
額定流量系數Kv偏差% |
±20 |
ZMAT氣動薄膜隔膜調節閥閥體襯里和隔膜材料的組合
|
ZMAT氣動薄膜隔膜調節閥允許壓差
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||
額定流量系數Kv |
8 |
12 |
16 |
28 |
60 |
67 |
90 |
160 |
300 |
|||
公稱壓力(MPa) |
1.0 |
|||||||||||
配用執行機構型號 |
ZMA(B)-2 |
ZMA(B)-3 |
ZMA(B)-4 |
|||||||||
關閉時 |
信 |
P2=0 |
120 |
0.9 |
0.9 |
0.40 |
0.40 |
0.30 |
0.2 |
0.2 |
0.1 |
0.05 |
140 |
1.0 |
1.0 |
0.80 |
0.80 |
0.60 |
0.4 |
0.4 |
0.2 |
0.10 |
|||
P1=P2 |
120 |
0.45 |
0.45 |
0.20 |
0.20 |
0.15 |
0.1 |
0.1 |
0.05 |
0.02 |
||
140 |
0.9 |
0.9 |
0.40 |
0.40 |
0.30 |
0.2 |
0.2 |
0.1 |
0.05 |
ZMAT氣動薄膜隔膜調節閥外形尺寸
公稱通徑 |
外形安裝尺寸 |
||||
A |
H |
H1 |
L |
||
ZMAT型 |
ZMBT型 |
||||
15 |
280 |
479 |
532 |
47.5 |
140 |
20 |
479 |
532 |
52.5 |
145 |
|
25 |
479 |
532 |
57.5 |
155 |
|
32 |
325 |
538 |
617 |
67.5 |
165 |
40 |
553 |
632 |
72.5 |
190 |
|
50 |
562 |
641 |
80 |
210 |
|
65 |
410 |
754 |
855 |
90 |
240 |
80 |
100% |
876 |
97.5 |
270 |
|
100 |
857 |
958 |
107.5 |
335 |
ZMAT氣動薄膜隔膜調節閥安裝、使用注意事項
1、氣動隔膜閥應垂直安裝于管道上, 體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路, 以便在隔膜發生故障或維修時能轉換成旁路操作, 使生產過程正常進行, 在一般不重要場合, 裝設手輪機構后可以省略旁通管路, 以進行手動操作, 同時可限制閥門開度, 當手輪機構停止使用時, 應恢復到原空檔位置, 以利于自控系統的正常進行。
3、清洗管道時, 調節應處于大的開度, 以便排除管道內污物。
4、如閥體襯有防腐層, 安裝在管道上時,應采用耐腐蝕軟墊, 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查, 防止因腐蝕和破裂而損壞其它零件和造成事故
