減壓閥系列

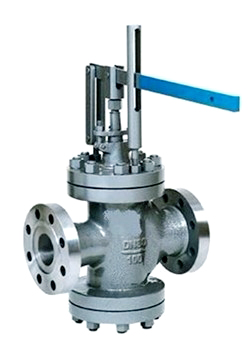

Y45H杠桿式蒸汽減壓閥

文字:[大][中][小] 2015-10-31    瀏覽次數:2405


一、杠桿式蒸汽減壓閥結構特點和用處
     杠桿式蒸汽減壓閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣,升降調節。其調節機構采用杠桿式,可配用角行程電動執行機構,實現遙控和自動控制。本系列減壓比用到0.6較為合適。

    本薄膜型減壓閥主要用于蒸汽管路,調節壓力。關廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業中。


二、杠桿式蒸汽減壓閥主要零件材料


零件名稱

零件材料

閥體、閥蓋、底蓋

WCB

閥座

304

閥瓣

2Cr13

閥桿

2Cr13

墊片

柔性石墨/1Cr18Ni9

導向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45


三、杠桿式蒸汽減壓閥主要技術參數及性能指標


公稱壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

殼體試驗壓力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.6

2.5

4.4

7.04

11

17.6

最高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

最佳減壓比0.6

溫度-壓力等級

ANSI B16.34

滲漏量

0.5%QMax


四、杠桿式蒸汽減壓閥流量系數


DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

20

25

50

60

70

110

150

230

420

540

710

1020


五、杠桿式減壓閥主要外形尺寸(PN1.6-4.0)


Y45Y杠桿式蒸汽減壓閥 結構圖
           Y45Y杠桿式蒸汽減壓閥 結構圖


公稱通徑DN

外 形 尺 寸
L L1 H Hl

50

300

150

520

190

65

340

170

540

205

80

380

190

550

215

100

400

215

580

240

125

430

225

620

275

150

450

230

650

320

200

500

260

790

340

250

550

285

850

370

300

750

395

940

460

350

850

445

990

530

400

950

550

1120

660

500

1130

680

1660

800


六、杠桿式蒸汽減壓閥主要外形尺寸(PN6.4-10.0)


公稱通徑DN

外 形 尺 寸
L L1 H Hl

50

300

150

520

200

65

340

170

540

215

80

380

190

550

225

100

400

215

580

250

125

430

225

620

285

150

450

230

650

330

200

500

260

790

355

250

550

285

850

390

300

750

395

940

480

350

850

445

990

550

400

950

550

1120

700

500

1130

680

1660

820
