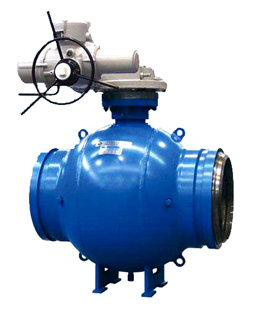

一 Q961F浮動式電動全焊接球閥主要用途：
全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-60-200℃。全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。
1、城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删€及各支線供應管道等。
2、集中供熱：大型供熱設備輸出管線、主干線、支線。
3、熱交換機：管道及各回路啟閉。
4、鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
5、Q61F一體式焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道

二、電動全焊接球閥產品主要參數

基本型號		SW EXM(K)-Q47、Q347、Q647、Q747、Q847、Q947 SW EXM(K)-Q67、Q367、Q667、Q767、Q867、Q967
壓力等級范圍		PN1.6～25.0MPa		Class150～600
通徑范圍		DN50～1000mm		2～40
驅動方式及適用范圍	手輪驅動	PN1.6～4.0MPa	PN6.4～25.0MPa	Class150～300	Class400～600
		DN150～1000mm	DN50～800mm	2～6	2～3
	蝸輪蝸桿	PN1.6～4.0MPa	PN6.4～25.0MPa	Class150～300	Class400～600
		DN200～1000mm	DN100～1000mm	8～40	8～40
	氣動、液動	PN1.6～25.0MPa		Class150～400	Class600
		DN50～1000mm		1/2～8	2～28
	電動	PN1.6～25.0MPa		Class150～600	Class600
		DN150～1000mm		6～40	Class600

三、電動全焊接球閥產品采用標準

設計依據		GB	API	ASME
設計標準		GB/T12237	API 6D	ASME B16.34
結構長度	法蘭連接	GB/T12221	API 6D	ASME B16.10
結構長度	對焊連接	GB/T15188.1	API 6D	ASME B16.10
連接法蘭		JB/T79、GB/T9113	ASME B16.5、B16.47	ASME B16.5、B16.47
對焊端		GB/T12224	ASME B16.25	ASME B16.25
試驗和檢驗		JB/T9092	API 6D	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

四、電動全焊接球閥主要零件材料

序號	零件名稱	材料		序號	零件名稱	材料
序號	零件名稱	ASTM	GB	序號	零件名稱	ASTM	GB
1	接頭	A105	25	15	球體＊	A105+HCr	A105+HCr
2	底蓋	A105	25	16	O形圈	NBR-18	NBR-18
3	彈簧	AlSl9260	60Si2Mn	17	填料體	A105	25
4	下閥桿＊＊	A276-410	1Cr13	18	止推軸承	PTFE+304	PTFE+1Cr18Ni9
5	滑動軸承	PTFE	PTFE	19	O形圈	NBR-18	NBR-18
6	O形圈	NBR-18	NBR-18	20	鍵	AISI C 1045	45
7	閥體	A105	25	21	加長閥桿	碳鋼組焊件	Q235組焊件
8	端蓋	A105	25	22	支架	碳鋼組焊件	Q235組焊件
9	O形圈	NBR-18	NBR-18	23	鋼管	A182-304	1Cr18Ni9
10	閥座	A105	25	24	管座	碳鋼	Q235A
11	彈簧	AISI 9260	60Si2Mn	25	接頭	A105	25
12	密封圈	PTFE	PTFE	26	注脂閥	組件	組件
13	閥桿＊＊	A276-410	1Cr13	27	接頭	25	25
14	鍵	AISI C 1045	45	28	球閥

五、電動全焊接球閥規格尺寸(N.m)

DN	公稱壓力(MPa)(PN)					Class	磅級(Lb)
mm	1.6	2.5	4.0	6.4	10.0	in	150	300	400	600
50	25	30	50	100	190	2	25	60	140	190
65	50	60	100	200	360	2¹/2	55	120	240	360
80	65	80	150	300	460	3	80	160	350	460
100	125	140	250	400	770	4	125	280	540	770
125	250	300	450	650	1050	5	250	600	740	1050
150	340	400	585	890	1980	6	400	950	1260	1980
200	485	680	996	1500	3280	8	700	1550	1910	3280
250	810	1140	1690	2560	5250	10	1100	2000	3250	5250
300	1310	1870	2800	4290	7200	12	1750	3300	5340	7200
350	1910	2740	4110	6320	9860	14	2600	5000	7500	9860
400	2860	4150	6300	9750	14500	16	3900	7500	10000	14500
450	4500	6500	8900	13500	19600	18	6200	11800	12400	19600
500	5860	7800	12000	18660	29000	20	7500	14400	18500	29000
600	8920	13210	20380	31820	42500	24	10500	19600	29500	42500
700	13320	19830	30670	48020	58000	28	14500	28200	40500	58000
800	24000	35420	55200	76830	82000	32	21000	29800	53000	62000
900	26000	38000	58000	88500	94000	36	28000	40000	51000	75000
1000	31000	41000	62000	92300	10500	40	35000	45000	71000	105000

六、Q961F浮動式電動全焊接球閥主要特點：
1、鋼管全焊接球閥選用優質無縫鋼管，全焊接形式，全自動焊接設備焊接，結構牢固，密封可靠，確保無泄漏，碳強化PTFE閥球密。
2、封確保4.0MPa范圍內的密封性,保證在-40℃-250℃范圍內安全使用。
3、鋼管全焊接球閥球密封中的碟形彈簧使閥球與閥球密封之間保持良好的密合性，并能及時補償閥球與閥球密封之間的磨損。
4、閥球與閥球密封性能良好，達到零泄漏的效果。
5、鋼管全焊接球閥適用介質：水、氣、油，是天然氣管網閥門的選擇。
6、鋼管全焊接球閥連接形式：法蘭、焊接、螺紋、還可制作成長桿結構。
7、鋼管全焊接球閥設計獨特、結構新穎、重量輕便、性能良好、安全可靠。

返回上一步: 打印此頁

上一條：PQ340側裝式偏心半球閥
下一條：BQ41F型保溫夾套式球閥
