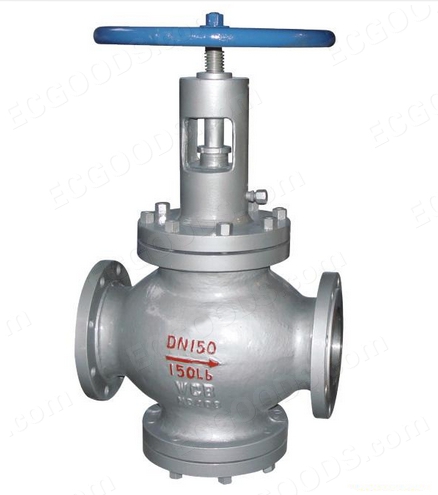

雙作用節流截止閥特點：
該閥門采用籠式速宮節流裝置可使下游流體的閥減弱和澡音減少，活塞式復合密封，把密封和節流區域分離，使密封副減少沖蝕，密封采用雙重密封結構使閥門密封達到無泄漏，具有使用壽命經久耐用。 主要零件材料 零件名稱 材料 普通型 “K”抗硫型 閥體、閥蓋 WCB碳素鑄鋼 閥瓣 合金鋼（表面經特殊處理或焊硬質合金） 閥桿 不銹鋼 抗硫不銹鋼 閥座 合金鋼（表面特殊處理） 合金鋼（焊硬質合金） 中法蘭螺栓 35CrMOA 中法蘭螺母 35(碳鋼) 法蘭螺母
雙作用節流截止閥主要性能規范：
壓力等級
常溫下壓力試驗（MPa）
適用溫度℃
適用介質
密封
上密封
殼體
氣體密封
“G”型
“D”型
普通型
抗硫型
基本型
公稱壓力PN（MPa）
1.6
1.76
1.76
2.4
0.6
-29～250
-46～121
-29～121
含H2S和Co2〉500Mg/m3的介質
石油、天然氣、水等
2.5
2.75
2.75
3.75
0.6
4.0
4.4
4.4
6.0
0.6
6.4
7.04
7.04
9.6
0.6
10.0
11.0
11.0
15.0
0.6
16.0
17.6
17.6
24.0
0.6
雙作用節流截止閥主要零件材料
|
零件名稱 |
閥體閥蓋 |
閥瓣閥桿缸套 |
填料 |
雙頭螺栓 |
O型密封圈 |
|
材料 |
碳素鑄鋼 |
不銹鋼 |
四氟橡膠 |
35CrMoA |
丁睛橡膠 |
雙作用節流截止閥外形及連接尺寸
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|||||
|
D |
G |
C |
L |
H |
W |
||
|
16.0 |
25 |
22 |
27 |
49 |
254 |
243 |
220 |
|
32 |
28 |
33 |
60 |
279 |
299 |
300 |
|
|
40 |
35 |
40 |
70 |
305 |
332 |
300 |
|
|
50 |
47 |
52 |
85 |
279 |
367 |
320 |
|
|
65 |
57 |
63 |
103 |
330 |
383 |
320 |
|
|
80 |
73 |
79 |
116 |
470 |
376 |
320 |
|
|
100 |
98 |
104 |
142 |
546 |
472 |
350 |
|
|
150 |
146 |
152 |
201 |
610 |
627 |
450 |
|
|
200 |
190 |
196 |
258 |
737 |
760 |
550 |
|
|
25.0 |
25 |
22 |
27 |
49 |
254 |
243 |
220 |
|
32 |
28 |
33 |
60 |
279 |
299 |
300 |
|
|
40 |
35 |
40 |
70 |
305 |
332 |
300 |
|
|
50 |
47 |
52 |
85 |
279 |
367 |
320 |
|
|
65 |
57 |
63 |
103 |
330 |
383 |
320 |
|
|
80 |
70 |
76 |
116 |
470 |
376 |
320 |
|
|
100 |
92 |
98 |
156 |
546 |
472 |
350 |
|
|
150 |
136 |
142 |
220 |
705 |
627 |
450 |
|
|
200 |
174 |
180 |
270 |
832 |
760 |
550 |
|
