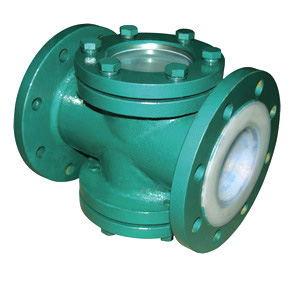

直通襯氟視鏡產品特點：
安徽富日閥門公司生產的襯氟視鏡用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。視鏡體采用碳鋼精鑄，內襯氟塑料(F46)，鏡片選用優質鋼化玻璃，具有佳的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。襯氟視鏡廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備理想的選擇。
襯氟視鏡性能參數：
| 公稱通徑 | (DN) 25～150 mm |
| 公稱壓力 | (PN) 1.6 MPa |
| 適用溫度 | -20～120℃ |
襯氟視鏡主要零部件材料:
| 序號 | 名 稱 | 材 料 | 序號 | 名 稱 | 材 料 |
| 1 | 鏡片壓板 | ZG25 | 4 | 鏡 片 | 鋼化玻璃 |
| 2 | 視鏡體 | ZG25 | 5 | 襯 墊 | 耐酸石棉板 |
| 3 | 襯里層 | F46 |
|
|
|

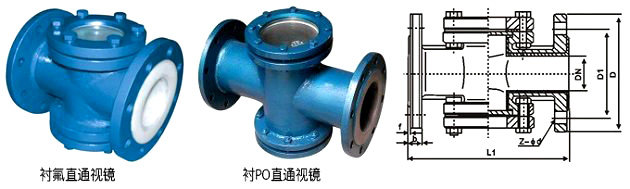

襯氟視鏡連接尺寸:
| 通 徑 (DN) | 鏡片規格 | D1 | d2 | d3 | d4 | L | Z-Φd | 重量(kg) |
| D2×b | ||||||||
| DN25 | 80×15 | 60 | 65 | 85 | 115 | 230 | 4-Φ14 | 7 |
| DN32 | 80×15 | 60 | 75 | 100 | 135 | 230 | 4-Φ18 | 8 |
| DN40 | 100×15 | 80 | 85 | 110 | 145 | 230 | 4-Φ18 | 13 |
| DN50 | 100×15 | 80 | 100 | 125 | 160 | 230 | 4-Φ18 | 13 |
| DN65 | 120×15 | 100 | 120 | 145 | 180 | 240 | 4-Φ18 | 15 |
| DN80 | 120×15 | 100 | 135 | 160 | 195 | 240 | 4-Φ18 | 16 |
| DN100 | 140×15 | 120 | 155 | 180 | 215 | 240 | 8-M16 | 18 |
| DN125 | 160×20 | 145 | 185 | 210 | 245 | 250 | 8-Φ18 | 24 |
| DN150 | 180×20 | 165 | 200 | 240 | 280 | 300 | 8-Φ23 | 33 |
